气动硬密封对夹式蝶阀

气动硬密封对夹式蝶阀
在线提交订单电话:0577-67987832 传真:0577-67987955



用途:
       本蝶阀采用三偏心多层次金属密封结构无机械磨损,可达到零泄漏,有优良的双向密封功能,是用于石油、化工、冶金、电力、食品、医药、给排水、气体输送等不同介质的管路上作调节流量、截断或接通流体的最佳装置。
选用不同的材质,可分别是用于水、污水、海水、空气、蒸汽、煤气、可燃气体、腐蚀性介质、油品及食品等介质最高温度可达600℃。


产品特点:

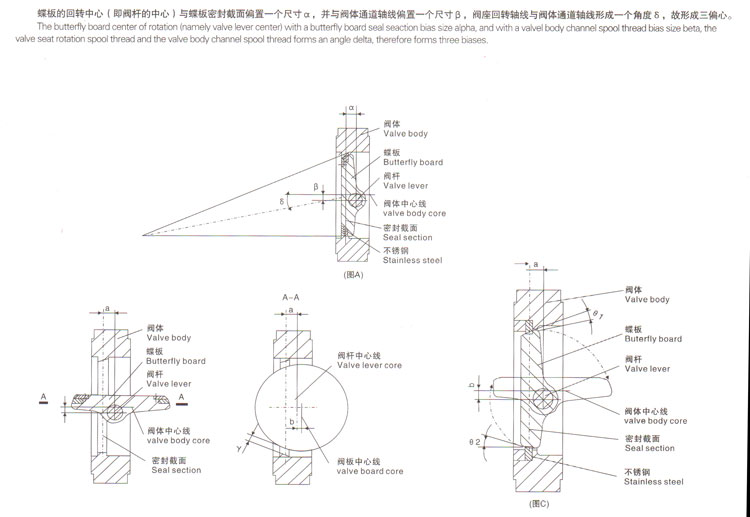

       三偏心结构:阀杆轴线与碟板密封面间偏置一个尺寸A,并与阀体通道轴线偏置一个尺寸B,阀座回转轴线与阀体通道轴线形成一个偏心角α,故形成三偏心。蝶阀从0°~90°关闭时,只有在关闭的瞬间,其碟板圆锥形密封面才会接触并压紧阀座圆锥形密封。所以阀座与碟板上的密封面之间无任何摩擦,去除了磨损和泄露的可能性。

扭矩密封:三偏心的结构使蝶阀关闭时,其密封副两密封面之间的密封比压由外加于阀杆的驱动力矩生产。不仅消除了常规弹性阀座弹性材料老化、冷流、弹性失效等因素造成的密封比压降低和消失,而且可以通过外加驱动力矩的改变,实现对其密封比压的任意调整,从而使三偏心蝶阀的密封性能改善,蝶阀的使用寿命也大大提高。
软硬层叠式金属密封结构:螺板密封圈采用软硬层叠式不锈钢片和柔性石墨板的密封面,使其具有金属硬密封和弹性密封的双重优点,无论在低温和高温的工况下均具有优良的密封性能。双向密封:因密封锥角小于密封材料的摩擦角蝶阀,碟板关到密封位置是立即实现自锁,并能承受一定的反向压力冲击,防火结构:全金属结构本身具有活在安全的特性。阀体密封面:采用堆焊硬质合金或不锈钢,使得密封面强度高,硬度好,耐磨损,可连续启闭60000次以上而无损损伤。密封圈由压板夹在碟板上,易于安装、调节和更换。阀杆的上、下部位装有轴套,防止磨损和粘连,提高了使用寿命。该产品操作灵活、省力、方便、可靠,连接方式有法兰、对夹、对焊、凸耳对夹。即可阶段介质,也可任意调节介质流量。


密封副结构:

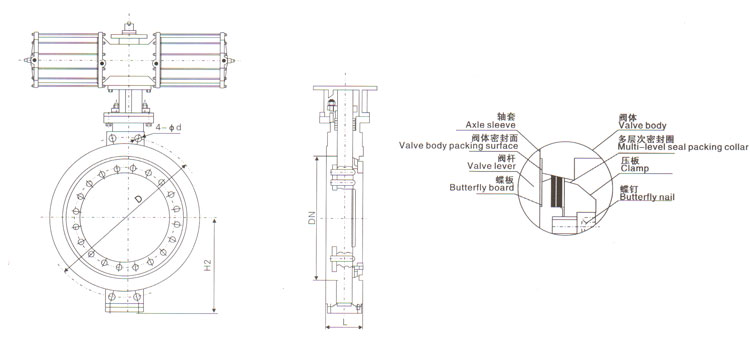

主要外形:

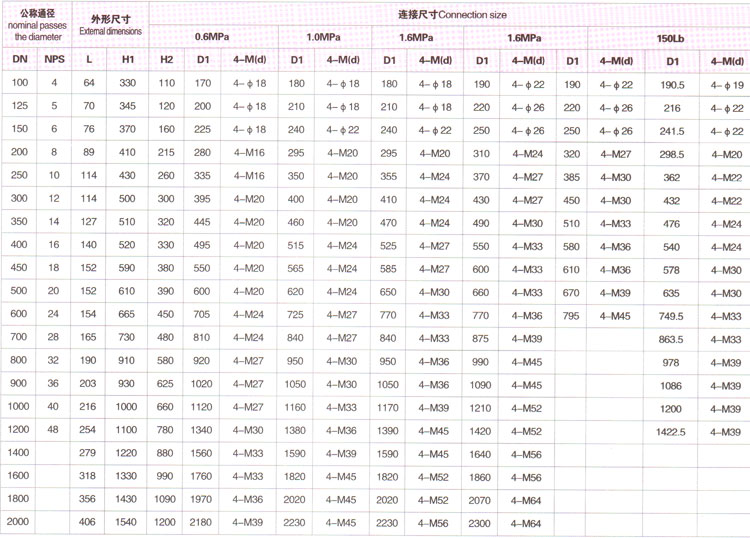

主要连接尺寸:

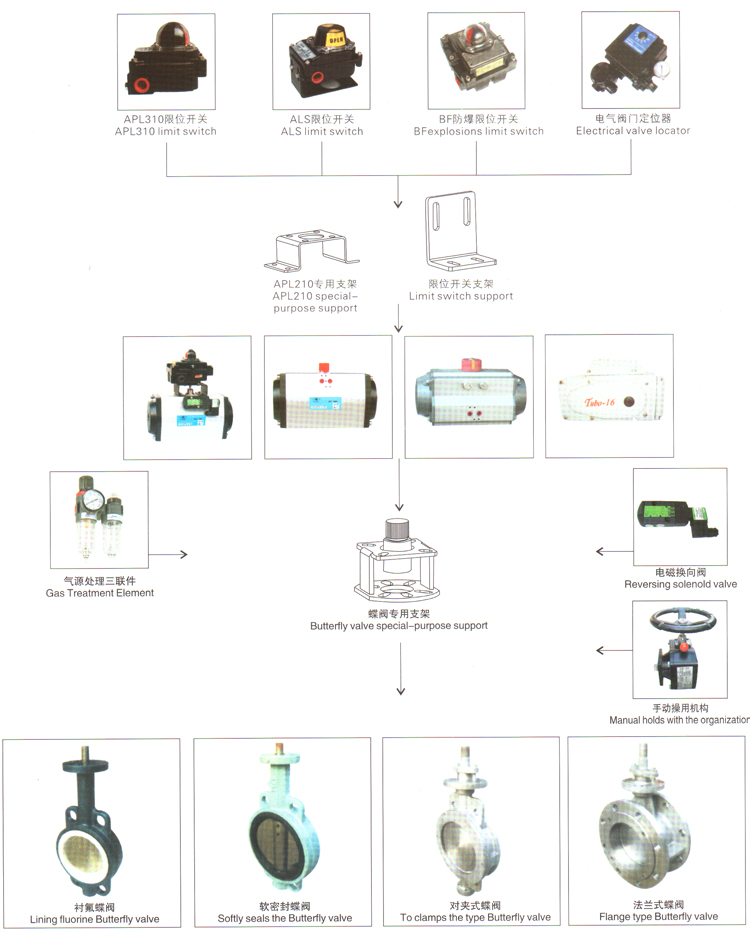

蝶阀配置示意图:

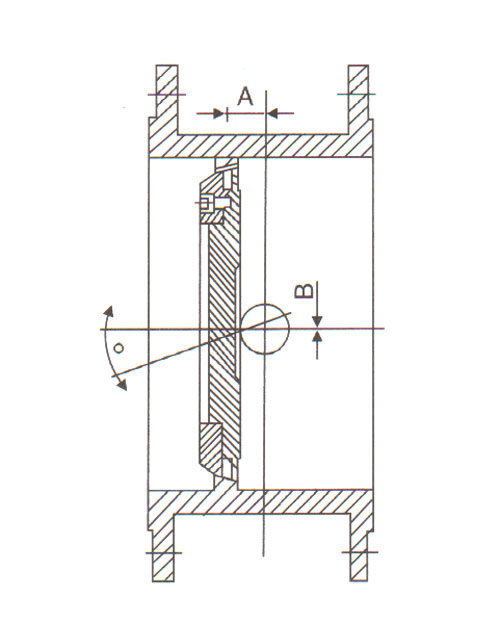

三偏心结构:
